滾珠絲杠在現代工業中可以說是無處不在，在很多行業中都有應用，且以高效、高*度的特點，深受廣大用戶們的喜愛。今天就來聊一聊滾珠絲杠（R150211085）。

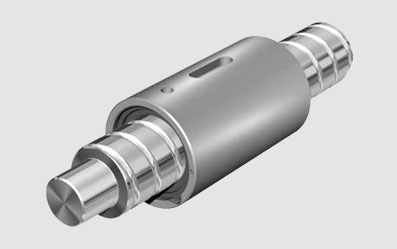

滾珠絲杠的結構:

滾珠絲杠副的結構傳統分為內循環結構(以圓形反向器和橢圓形反向器為代表)和外循環結構(以插管為代表)兩種。這兩種結構也是*常用的結構。這兩種結構性能沒有本質區別，只是內循環結構安裝連接尺寸小；外循環結構安裝連接尺寸大。目前，滾珠絲杠副的結構已有10多種，但比較常用的主要有：內循環結構；外循環結構；端蓋結構；蓋板結構（R150224085）。

滾珠絲杠原理：

1、按照國標GB/T17587.3-1998及應用實例，滾珠絲杠（目前已基本取代梯形絲桿，已俗稱絲桿）是用來將旋轉運動轉化為直線運動；或?qū)⒅本€運動轉化為旋轉運動的執行元件，并具有傳動效率高，定位準確等（R150231085）

2、當滾珠絲杠作為主動體時，螺母就會隨絲桿的轉動角度按照對應規格的導程轉化成直線運動，被動工件可以通過螺母座和螺母連接，從而實現對應的直線運動。

滾珠絲杠的安裝方式：

所謂“固定”支承就是指采用一對角接觸球軸承支承,使絲杠端部在軸向、徑向均受約束（R150204085）

所謂“支承”也稱為簡支支承,就是采用深溝球軸承,只在徑向提供約束,在軸向則是自由的而不施加限制,當絲杠因?yàn)闊嶙冃味形⒘可扉L時,絲杠端部可以作微量的軸向浮動

所謂“自由”支承就是指絲杠端部沒有支承結構,呈懸空狀態。

(1)一端固定一端支承

滾珠絲杠機構*典型、*常用的安裝方式為通常所說的一端固定一端支承安裝方式,滾珠絲杠機構*典型、*常用的安裝方式為通常所說的一端固定一端支承安裝方式。

一端固定一端支撐，適用于中高速旋轉，中高*度場合（R150244085）

一端固定，另一端支承這種安裝方式，固定端的軸承同樣也是可以同時承受軸向力和徑向力，而支承端只承受徑向力，并且能夠做微量的軸向浮動，以及可以減少或者避免因絲杠自重而出現的彎曲，另外，絲杠的熱變形可以自由的向一端伸長。因此，這是使用*廣泛的一種結構。比如：目前國內中小型數控車床、立式加工中心等等都是采用這種結構。

(2)兩端固定

兩端固定安裝方式就是在絲杠的兩端均采用兩只角接觸球軸承支承,使絲杠在軸向、徑向均受約束,分別用鎖緊螺母和軸承端蓋將軸承內環和外環壓緊。

這種安裝方式下絲杠與軸承間無軸向間隙,兩端軸承都能夠施加預壓,經預壓調整后,絲杠的軸向剛度比一端固定一端支承安裝方式約高4倍,且無壓桿穩定性問題,固有頻率也比一端固定一端支承安裝方式髙,因而絲杠的臨界轉速大幅提高（R150249065）。

兩端固定適用在高轉速高*度上

因此，大型機床、重型機床以及高*度鏜銑床大多都是采用這種結構。當然，其也有不足的地方，那就是采用這種結構的話會使得調整工作比較繁瑣，對絲杠的熱變形伸長較為敏感。

（3）兩端支承

兩端支承安裝方式就是在絲杠兩端均采用深溝球軸承支承,兩端軸承均只在徑向?qū)z杠施加限制,軸向未限制。

該方式結構簡單,屬于一般的簡單安裝方式,適用于中等速度、剛度與*度都要求不高的一般場合。

除非是必要場合，因此一般不推薦這種安裝方式。

(4)一端固定一端自由

端固定一端自由安裝方式表示絲杠的一端釆用固定端支撐單元,另一端則讓其懸空,處于自由狀態。

一端固定一端自由，適用于軸長較短的場合

這種安裝方式在固定端同樣采用兩只角接觸球軸承,使絲杠在軸向、徑向均受約束,分別用鎖緊螺母和軸承端蓋將軸承內環和外環壓緊。絲杠另一端是**自由的,不施加任何支承結構。

該方式結構簡單,固定端的軸承可以同時承受軸向力和徑向力，而滾珠絲杠軸承這種的支承方式主要是用于行程較小的短絲杠軸承或者全封閉式的機床，因?yàn)楫?dāng)采用這種結構的機械定位方式時，其*度是*不可靠的，尤其是長徑比大的絲杠軸承(滾珠絲杠相對細長)，其熱變形是非常明顯的。如果是1.5米長的絲杠，其在冷、熱的不同環境下變化0.05~0.1mm是屬于正常正常現象。盡管如此，由于其結構較簡單，安裝調試較方便，大多高*度機床依然是采用這種結構；但是，有一點需要特別注意的就是，采用這種結構時必須加裝光柵，采用全封閉環來反饋，以便能夠充分使用絲杠的性能（R150257086）。

滾珠絲杠的應用

端蓋式滾珠絲杠：快速搬運系統，一般產業機械，自動化機械

高速化滾珠絲杠：CNC機械、*密工具機、產業機械、電子機械、高速化機械

*密研磨級滾珠絲杠：CNC機械，*密工具機，產業機械，電子機械，輸送機械，航天工業，其它天線使用的致動器、閥門開關裝置等

軋制級滾珠絲杠:低摩擦、運轉順暢的優點，同時供貨迅速且價格低廉

重負荷滾珠絲杠：全電式射出成形機、沖壓機、半導體制造裝置、重負荷制動器、產業機械、鍛壓機械（R150259065）。
