行業(yè)動(dòng)態(tài)引領(lǐng)行業(yè) 奮勇拼搏
力士樂(lè)-空心滾珠絲杠的熱處理
發(fā)布日期：2023-02-08 11:23:24 瀏覽次數(shù)：
一種聲37．8mm、壁厚3．6mm、長(zhǎng)87～1027mm的空心滾珠絲杠，由18Cr2Ni4WA鋼制造。
它的螺紋部分要求硬度為50～60HRC。由于它在熱處理時(shí)易發(fā)生畸變，故采用表面碳氮共滲處理。

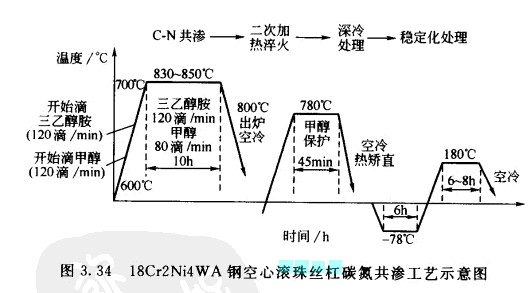

滲劑采用三乙醇胺和甲醇，在RJJ 105滲碳爐中進(jìn)行滴注式氣體碳氮共滲，共滲溫度為830～850℃，直接出爐空冷，畸變較小，但顯微組織較粗，殘余奧氏體較多，力學(xué)性能較差，磨裂傾向較大。采用730℃二次加熱淬火，可獲得較好的顯微組織和力學(xué)性能，表面硬度為59～60HRC，心部硬度為41～42HRC。共滲時(shí)絲杠內(nèi)孔用抗?jié)B碳粉堵塞進(jìn)行保護(hù)。可保證內(nèi)孔粗糙度不變，無(wú)滲碳、脫碳現(xiàn)象。熱處理工藝如圖3．34所示。
它的螺紋部分要求硬度為50～60HRC。由于它在熱處理時(shí)易發(fā)生畸變，故采用表面碳氮共滲處理。
滲劑采用三乙醇胺和甲醇，在RJJ 105滲碳爐中進(jìn)行滴注式氣體碳氮共滲，共滲溫度為830～850℃，直接出爐空冷，畸變較小，但顯微組織較粗，殘余奧氏體較多，力學(xué)性能較差，磨裂傾向較大。采用730℃二次加熱淬火，可獲得較好的顯微組織和力學(xué)性能，表面硬度為59～60HRC，心部硬度為41～42HRC。共滲時(shí)絲杠內(nèi)孔用抗?jié)B碳粉堵塞進(jìn)行保護(hù)。可保證內(nèi)孔粗糙度不變，無(wú)滲碳、脫碳現(xiàn)象。熱處理工藝如圖3．34所示。
相關(guān)產(chǎn)品
- rexroth/力士樂(lè)行星螺桿組件 PLSA
- 行星螺桿組件 PLSA 是一套完整的圓柱螺桿組件，其行星部分用作滾動(dòng)元件。它的作用是將旋轉(zhuǎn)運(yùn)動(dòng)與線性運(yùn)動(dòng)相互轉(zhuǎn)化。行星螺桿組件的基本功能容易描述，但其實(shí)際應(yīng)用的設(shè)計(jì)范圍和...
- 力士樂(lè)直線導(dǎo)軌如何修復(fù)精度
- 力士樂(lè)直線導(dǎo)軌如何修復(fù)精度 要徹底修回導(dǎo)軌精度比較難，不過(guò)如果你只是想讓它的精度比目前有所提高，還是有辦法可行的，下面小編就簡(jiǎn)單的說(shuō)下吧！ 如果是兩條力士樂(lè)直...
- 直線軸承安裝的六大步驟，手把手教你
- 1、在安裝直線軸承之前必須先清除機(jī)械安裝面的毛邊、污物及表面?zhèn)?。直線軸承涂有防銹油，安裝前請(qǐng)用清洗油類將基準(zhǔn)面洗凈后再安裝，通?；鶞?zhǔn)面清除防銹油后易生銹...
- 力士樂(lè)伺服電機(jī)軸承故障可能原因及維修對(duì)策
- 軸承：伺服電機(jī)一般會(huì)在驅(qū)動(dòng)側(cè)和非驅(qū)動(dòng)側(cè)各放置一個(gè)軸承，以連接和支撐電機(jī)轉(zhuǎn)軸。其中驅(qū)動(dòng)側(cè)軸承要支撐外部機(jī)械連接的軸向和/或徑向負(fù)載，通常具有較大的尺寸和軸負(fù)荷。伺服電機(jī)...
- 力士樂(lè)直線導(dǎo)軌
- 力士樂(lè)直線導(dǎo)軌 1.溫度系數(shù)： 如果導(dǎo)軌的使用溫度超過(guò)100℃時(shí),考慮到高溫環(huán)境的影響,因而在計(jì)算時(shí)必須考慮溫度系數(shù)。如果當(dāng)環(huán)境溫度超過(guò)80℃時(shí),必須將密封墊...
